Как работает эхолот

Хотите рыбачить эффективнее? Эхолот поможет быстро обнаружить рыбу нужного размера – всего за несколько минут!

Эхолот – это электронный прибор, использующий звуковые волны для исследования пространства под водой. Он состоит из датчика (трансдьюсера), излучающего ультразвуковые импульсы в воду, и дисплея, где отображается обработанная информация. Некоторые модели могут также показывать температуру воды и скорость лодки.

Эхолот необходим, в первую очередь, для рыбалки — он помогает быстро найти рыбу и определить перспективные для ловли места. Кроме того, устройство используют для навигации, особенно в незнакомых водоемах или на мелководье. Также он позволяет подробно изучить дно, выявить углубления, водоросли и другие подводные объекты.

Принцип работы эхолота

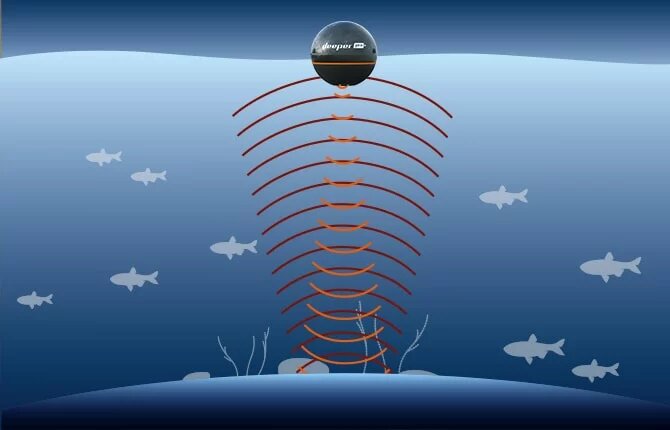

Принцип работы эхолота основывается на отправке ультразвуковых импульсов в воду через датчик, устанавливаемый на транце или днище лодки. Устройство автоматически измеряет глубину по скорости звука в воде. Представьте: вы плывете по озеру, а эхолот показывает, где прячется рыба! Изображение выводится на экран в режиме реального времени – дно, водоросли или рыба отображаются в виде дуг, линий или иконок. Это особенно удобно для рыбалки на открытой воде: прибор быстро сканирует большие площади во время движения лодки.

Основные компоненты эхолота

Трансдьюсер (датчик)

Трансдьюсер – важный элемент эхолота, отвечающий за отправку и прием звуковых сигналов. Он превращает электрическую энергию в ультразвуковые импульсы, распространяющиеся в воде. Когда сигналы видят объект (рыбу, дно или водоросли), они частично отражаются назад. Датчик принимает отраженные импульсы и превращает его в электрические сигналы, которые передаются в главный блок устройства. От точности передачи зависит качество изображения на экране. Есть несколько типов трансдьюсеров:

• Однолучевые – простые и дешевые, подходят для неглубоких водоемов.
• Двухлучевые — дают лучший обзор и более точные результаты.
• CHIRP — передают сигнал в широком диапазоне частот, что позволяет получить высокую детализацию.
• Side Imaging / Down Imaging — технологии для сканирования по бокам и снизу.

Установить трансдьюсер можно на корму лодки, транец или даже внутрь, в зависимости от типа судна. При выборе важно учитывать такие характеристики как частота работы, угол обзора и совместимость с эхолотом.

Электронный блок (эхолот)

Этот элемент является “мозгом” устройства – именно он обрабатывает сигналы, полученные от трансдьюсера. Он принимает электрические импульсы, а затем анализирует их с помощью встроенного ПО. Кроме того, он выполняет фильтрацию шумов и классифицирует цели (например, отличает рыбу от донных неровностей. Он может иметь и дополнительные функции – регулировку частоты, интерпретацию CHIRP-сигналов, настройку режимов сканирования. В современных моделях электронный блок обычно объединен с дисплеем в одном корпусе.

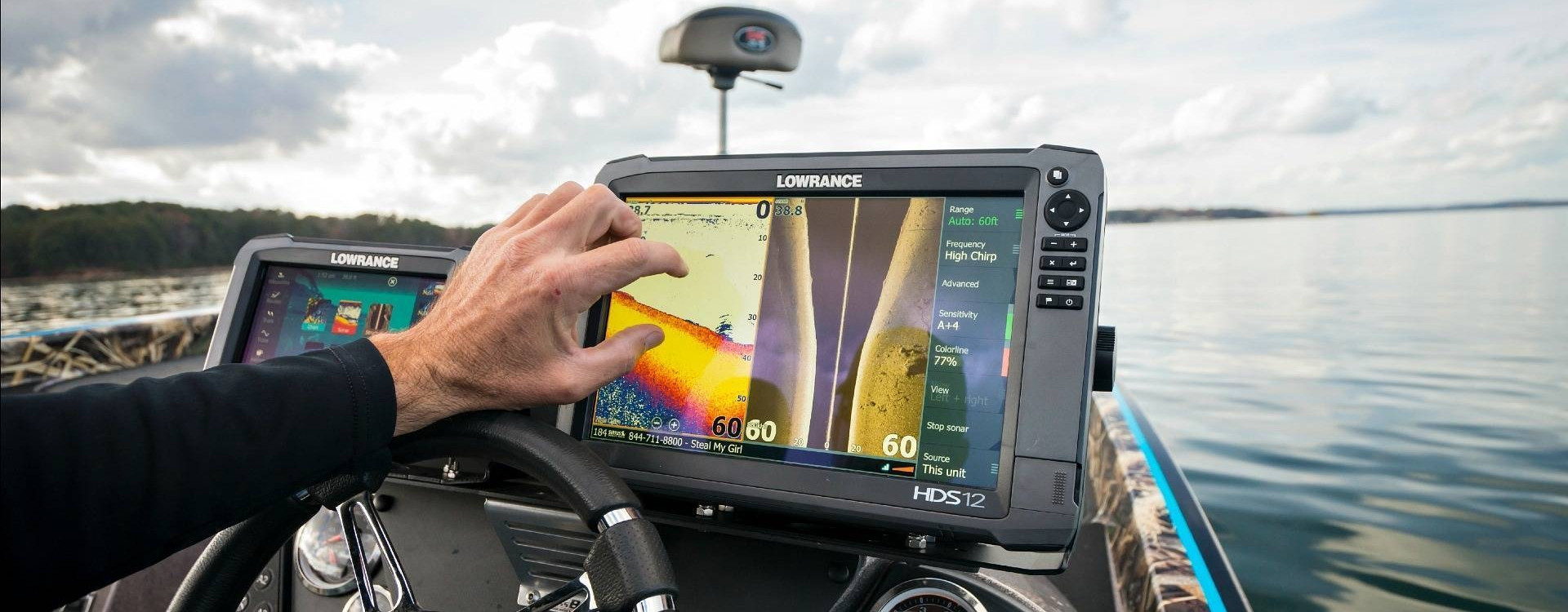

Экран (дисплей)

Дисплей отображает результаты сканирования. На нем отображаются глубина, рельеф дна, температура, рыба и другие данные. Качество экрана (разрешение, яркость, контрастность) оказывает непосредственное влияние на удобство пользования. В большинстве моделей можно выбирать разные режимы отображения: вертикальный, 3D, боковой обзор и т.д. Некоторые имеют сенсорное управление, что упрощает навигацию в меню. Важным параметром является размер экрана — для сложного рельефа и мелких деталей больший дисплей лучше. Водонепроницаемость и защита от солнечного блеска – полезные характеристики для использования в полевых условиях.

GPS-модуль (опционально)

В комбинированных эхолотах устанавливается GPS-модуль, расширяющий функционал устройства. Модуль позволяет определить точное местоположение лодки с привязкой к координатам. GPS интегрируется с эхолокационными данными, создавая карты дна или журнал рыболовных маршрутов. Некоторые модели поддерживают загрузку навигационных карт и даже синхронизацию с картплотерами. С его помощью можно вернуться к месту ловли даже через неделю. Кроме того, он помогает контролировать скорость движения и ориентироваться в больших водоемах. Если рыбалка ведется на незнакомой территории, GPS обеспечивает безопасную навигацию.

Как измеряется глубина и объекты под водой

Формула расчета

Чтобы определить глубину используем базовую формулу: глубина = (время сигнала × скорость звука в воде) /2. Время – это продолжительность "туда и обратно", поэтому его делим пополам. Скорость звука в соленой воде приблизительно 1500 м/с, но может варьироваться в зависимости от температуры или давления.

ППример: если сигнал вернулся через 0,2 секунды, то глубина = (0,2×1500) /2 = 150 метров. Расчет производится автоматически внутри блока эхолота. Точность измерения зависит от качества сигнала и калибровки прибора.

Как эхолот распознает дно, рыбу, растения

Когда звуковой импульс доходит до объекта, он отражается с определенной интенсивностью – именно эту волну анализирует эхолот. Обычно дно отражает сигнал сильнее всего, поэтому он виден как плотная и четкая линия на экране. Рыба отражает сигнал менее мощно, поскольку ее тело мягче, чем минералы или глина. Эхолот распознает рыбу как дуги или отдельные точки в водной толще в зависимости от глубины и режима сканирования. Водоросли также отражают сигнал, но неравномерно – прибор "видит" их как неровные, рыхлые образования ближе ко дну. В современных моделях эхолотов используется фильтрация шумов и алгоритмы классификации целей. Благодаря этому прибор может автоматически обозначать иконки рыб или показывать структуру дна разными цветами. В сложных условиях можно самостоятельно корректировать чувствительность, чтобы отличить реальные объекты от помех.

Почему важен угол луча и частота сигнала?

Угол луча определяет площадь, охватываемую сигналом в воде — это оказывает непосредственное влияние на обзор и детализацию. Узкий угол (12–20°) позволяет получить более точную картинку глубоких объектов, но охватывает меньшую зону. Широкий угол (до 60 ° и более) охватывает большую площадь, но снижает точность и детализацию.

Частота сигнала влияет на глубину проникновения и четкость изображения. Высокочастотные лучи (например, 200 кГц) обеспечивают точное изображение, но проникают на меньшую глубину. Низкочастотные (50 кГц) – наоборот, проникают глубже, но менее подробны. Поэтому большинство приборов поддерживают несколько частот или CHIRP-технологию, которая использует диапазон частот одновременно.

Виды эхолотов

Существует несколько классификаций эхолотов — по количеству лучей, типу изображения, частоте сигнала и методу сканирования. Самые простые – однолучевые, которые используют только один звуковой луч для зондирования дна. Они бюджетны и подходят для рыбалки на мелководье или для новичков. Многолучевые (dual-beam, triple-beam, multi-beam) охватывают большую площадь воды и лучше обнаруживают рыбу.

По типу сигнала эхолоты делятся на одноканальные (с фиксированной частотой) или многочастотные. Устройства с CHIRP-технологией посылают импульс в широком диапазоне частот (например, от 80 до 160 кГц), что позволяет получить более высокое разрешение и более четко различать объекты. По способу визуализации и охвата эхолоты разделяют на:

• 2D эхолоты — показывают глубину и структуру дна в виде вертикального разреза.
• 3D эхолоты — создают трехмерную картину дна и объектов под водой.
• Down Imaging — высокодетализованное сканирование под лодкой.
• Side Imaging — позволяет видеть объекты по бокам лодки на большом расстоянии.

Современные комбинированные эхолоты могут совмещать сразу несколько технологий и режимов сканирования. Выбор типа эхолота зависит от условий рыбалки: тип водоема, глубина и бюджет. Профессиональные рыболовы обычно выбирают приборы с CHIRP, Side/Down Imaging и большим цветным дисплеем.

Особенности использования эхолотов

Включая эхолот, следует дождаться калибровки и правильного определения глубины – это займет несколько секунд. Для более точного сканирования следует использовать оптимальную частоту (200 кГц для мелководья или 83 кГц для средних глубин). Если устройство поддерживает CHIRP или Side Imaging, следует включить соответствующие режимы лучшей детализации.

Инструкция по использованию эхолота:

• Включите устройство и проверьте уровень заряда (для портативных моделей).
• Установите язык, единицы измерения и тип водоема.
• Выберите необходимую частоту сигнала или режим сканирования.
• Установите чувствительность и глубину вручную или используйте "автонастройку".
• Проверьте изображение на дисплее: дно, водоросли и рыбу.

Проволочные эхолоты обычно крепятся к корпусу судна и подходят для постоянного использования. У них более широкие возможности, но они требуют питания от аккумулятора.

Беспроводные эхолоты – компактные, легко синхронизируются с телефоном, подходят для рыбалки с берега или небольших лодок. Они передают данные через Bluetooth или Wi-Fi и нуждаются в стабильном сигнале для точного считывания.

Как установить датчик правильно

Датчик необходимо монтировать на транец лодки, чтобы она была полностью погружена в воду во время движения, но не создавала лишнего сопротивления. Горизонтальная плоскость должна быть параллельной уровню воды. Если датчик установлен под углом, это приведет к искривлению глубины и изображению дна.

Важно! Избегайте зон вблизи двигателя или мест, где могут образоваться пузыри, что может привести к искажению сигнала.

Правила установки датчика:

• Размещайте датчик на 2-3 см ниже дна судна (киля).
• Не размещайте его возле винта, ливней и турбулентных зон.
• Надежно закрепите кабель, чтобы избежать повреждений.
• Проверьте стабильность изображения на экране после установки.

Использование кронштейнов или съемных креплений облегчает демонтаж и обслуживание, особенно при перевозке лодки.

Что влияет на точность?

На точность работы эхолота влияет температура воды – в холодной воде звуковые волны распространяются медленнее, что может искажать глубину. Помехи в воде, такие как водоросли, мусор или подводное течение могут искажать изображения или затруднять распознавание объектов. Неправильная установка датчика (например, под углом или слишком высоко) приводит к потере стабильного сигнала. Кроме того, резкие перепады глубины или рельефное дно иногда приводят к ошибкам. Воздействие оказывают также настройки чувствительности — слишком высокая чувствительность показывает лишние шумы, а слишком низкая — скрывает рыбу или растительность.

Эхолот – это полезный инструмент, позволяющий точно определить глубину, рельеф дна и найти рыбу даже в сложных условиях. Он повышает эффективность рыбалки и экономит время на поиске перспективных мест. Начинающим следует начинать с простых моделей с базовым экраном и минимальным количеством настроек. Лучше всего – освоить основы: как читается экран, означающий сигналы разной формы и цвета, как отличить рыбу от водорослей.

Первую рыбалку с эхолотом следует использовать для тренировки – изучите дно, наблюдайте за изменениями глубины. Не нужно сразу доверять каждому сигналу — научитесь проверять данные по нескольким признакам. Регулярная практика позволяет быстро научиться интерпретировать изображения и распознавать добычу. Со временем эхолот станет незаменимым прибором, дающим полную картину подводного мира.
